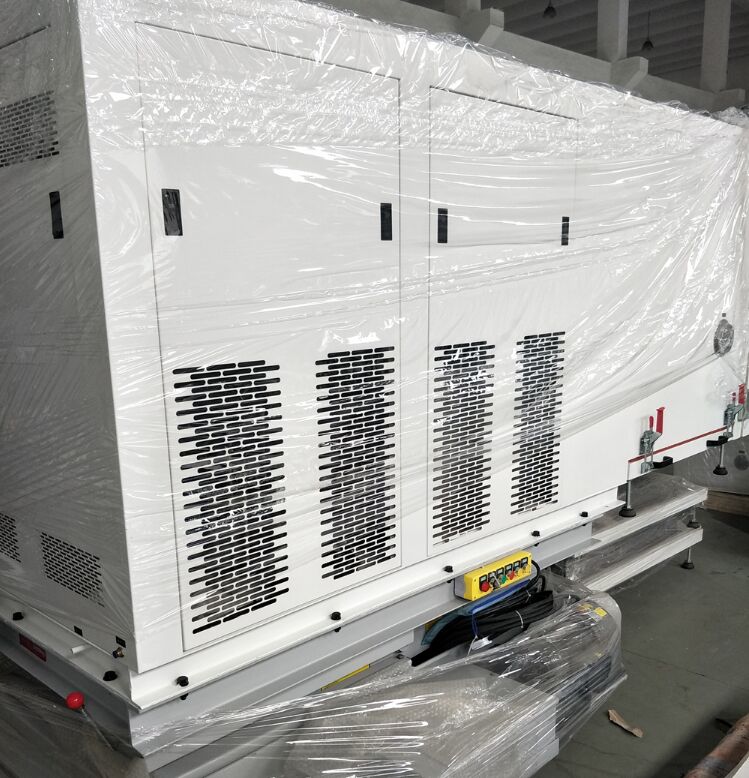

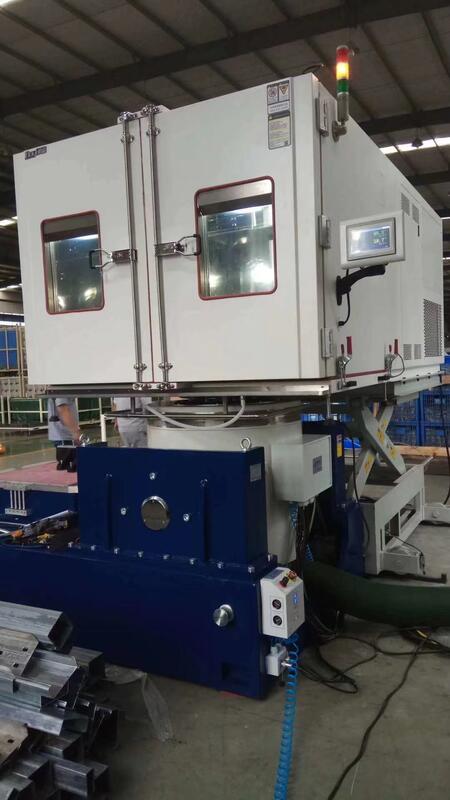

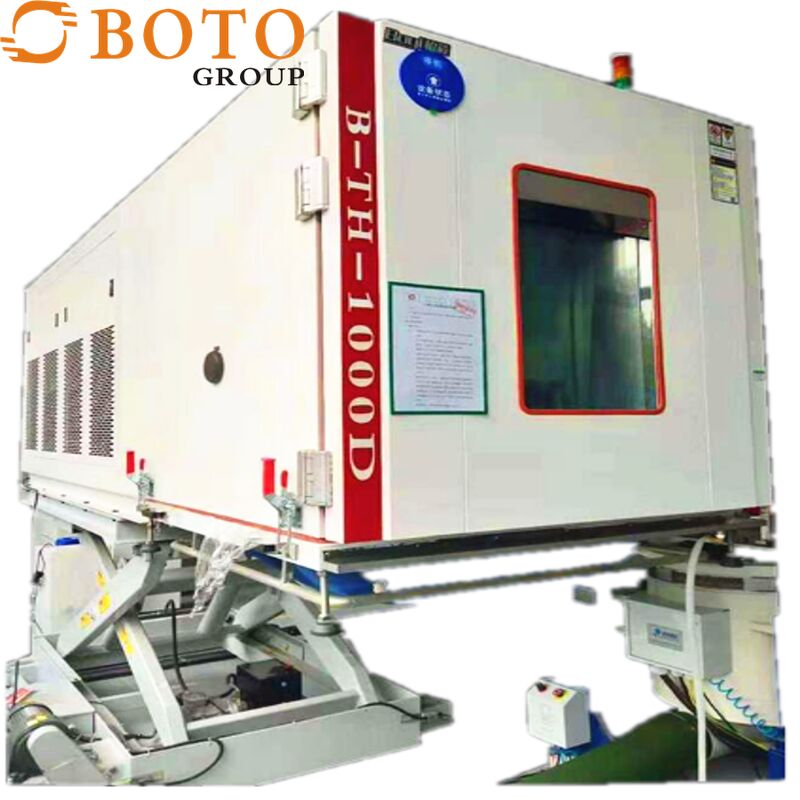

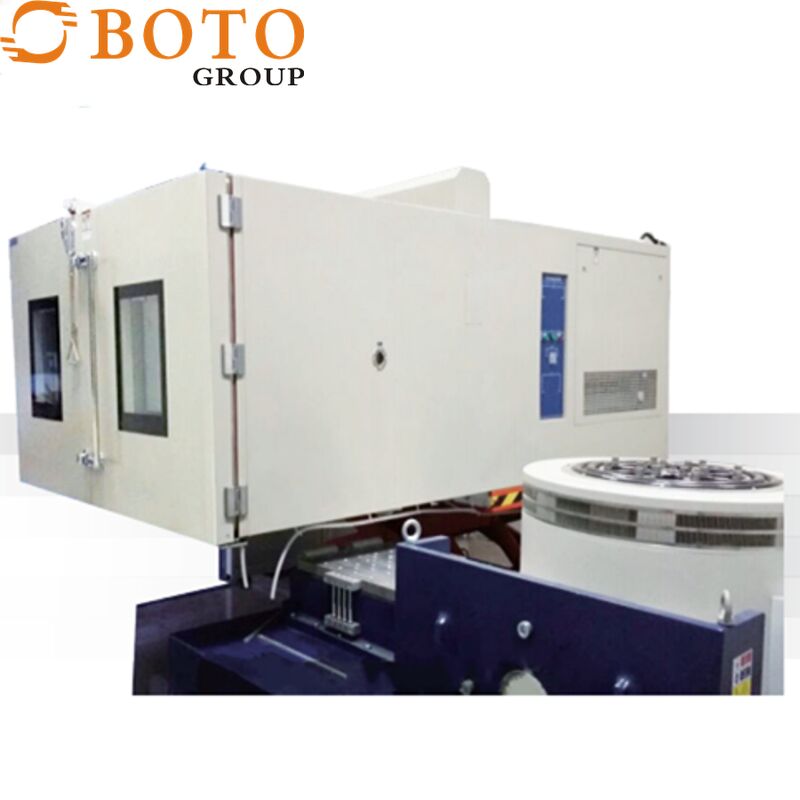

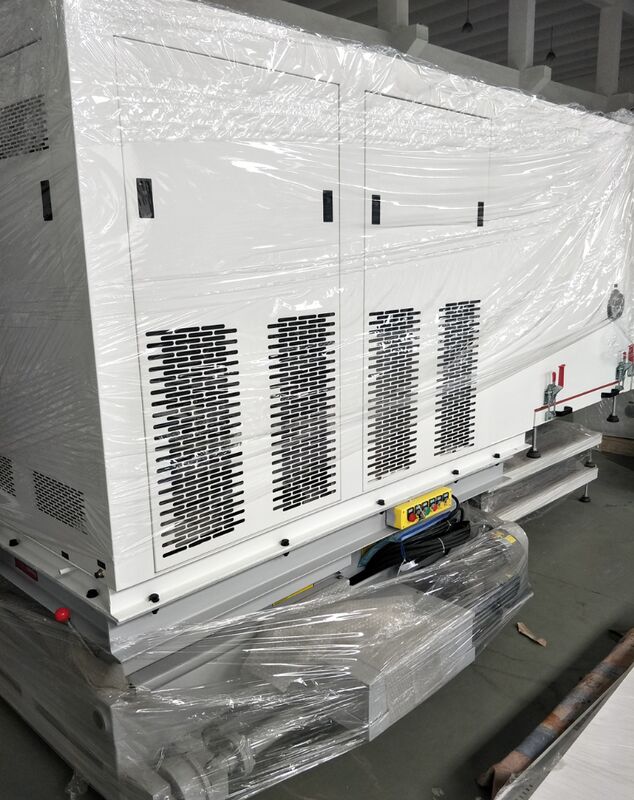

Camera di prova composta di temperatura, umidità e vibrazioni su misura

Camera di prova composita per temperatura, umidità e vibrazioni

Descrizione dello standard:

Gli indicatori di prestazione soddisfano i requisiti di GB5170, 2, 3, 5, 6-95 "Metodi di prova per i parametri di base delle apparecchiature di prova ambientale per prodotti elettrici ed elettronici: apparecchiature di prova a bassa temperatura, alta temperatura, calore umido costante, calore umido alternato". Procedure di prova ambientali di base per prodotti elettrici ed elettronici Prova A: Metodo di prova a bassa temperatura GB 2423.1-89 (IEC68-2-1) Procedure di prova ambientali di base per prodotti elettrici ed elettronici Prova B: Metodo di prova ad alta temperatura GB 2423.2-89 (IEC68-2-2) Prodotti elettrici ed elettronici Procedura di prova ambientale di base per prodotti Prova Ca: Metodo di prova a umidità costante GB/T 2423.3-93 (IEC68-2-3) Procedure di prova ambientali di base per prodotti elettrici ed elettronici Prova Da: Metodo di prova a calore umido alternato GB/T423.4-93 (IEC68-2-30).

Prestazioni dettagliate dei parametri:

1.1 Modello: BT-50ZA

1.2: Dimensioni interne: L350*A400*P300mm

Dimensioni esterne: L580*A1350*P870mm

1.3 Intervallo di temperatura: -20°C ~ 150°C

1.4 Fluttuazione di temperatura: ±0.5°C

1.5 Deviazione di temperatura: ≤±2°C

1.6 Tempo di riscaldamento: circa 40 minuti da temperatura ambiente a 150°C (non lineare a vuoto)

1.7 Tempo di raffreddamento: circa 60 minuti da temperatura ambiente a -20°C (non lineare a vuoto)

1.8 Intervallo di umidità: 20%~98%UR

1.9 Fluttuazione di umidità: ±3%UR

1.10 Deviazione di umidità: ≤3%

Struttura e materiale:

A. Materiale interno: lamiera di acciaio inossidabile (SUS #304)

B. Materiale esterno: lamiera di acciaio inossidabile trattata per atomizzazione (SUS #304) o vernice per lamiera fredda (opzionale)

C. Materiale isolante: schiuma di poliuretano rigido e lana di vetro

D. Sistema di circolazione dell'aria:

(1) Motore da 90W

(2) Albero esteso in acciaio inossidabile

(3) Ventola a pale multiple (SIRCCO FAN)

E. Porta della camera: porta monopezzo, finestra singola, apertura a sinistra, maniglia sul lato destro

(1) Finestra 260*340*40mm 3 strati di vuoto

(2) Maniglia piatta incassata

(3) Pulsante posteriore: SUS #304

Sistema di refrigerazione:

A. Compressore: Compressore ermetico importato dalla Francia

B. Refrigerante: refrigerante ecologico R404A

C. Condensatore: Motore alettato con raffreddamento

D. Evaporatore: tipo alettato con regolazione automatica del carico multistadio

E. Altri accessori: essiccante, finestra di flusso del refrigerante, valvola di espansione

F. Sistema di espansione: sistema di refrigerazione a controllo di capacità

Sistema di controllo:

Originale importato dalla Corea del Sud, schermo LCD touch panel a 7 pollici completamente cinese 880, immissione dati tramite dialogo sullo schermo,

Schema tecnico delle apparecchiature di prova per strumenti di precisione

Temperatura e umidità possono essere programmate contemporaneamente, visualizzazione a curva, valore impostato/valore visualizzato a curva. Vari allarmi possono essere visualizzati separatamente, in caso di guasti

Quando il guasto viene visualizzato sullo schermo, il guasto può essere eliminato e l'errore di funzionamento può essere eliminato. Funzioni di controllo PID a più gruppi, funzioni di monitoraggio precise e visualizzate sullo schermo sotto forma di dati.

1. Specifiche del controller:

a. Precisione: temperatura ±0.1°C, umidità ±1%UR

b. Risoluzione: temperatura ±0.1, umidità 1%UR

c. Pendenza di temperatura: impostabile da 0.1 a 9.9

d. Con funzione di standby e allarme di limite superiore e inferiore

e. Selezione segnale di ingresso temperatura e umidità PT 100Ω×2 (bulbo secco e bulbo umido)

f. Uscita di conversione temperatura e umidità: 4~20MA

g. 6 gruppi di impostazioni dei parametri di controllo P.I.D, calcolo automatico P.I.D, correzione automatica del bulbo secco e umido

2. Funzione di visualizzazione dello schermo:

a. Ingresso touch, opzioni di visualizzazione direttamente sullo schermo

b. Visualizzazione diretta dei valori impostati (SV) e effettivi (PV) di temperatura e umidità (in inglese)

c. Può visualizzare il numero del programma corrente, il numero del segmento, il tempo rimanente e i cicli

d. Funzione di tempo cumulativo di funzionamento

e. Il valore impostato del programma di temperatura e umidità viene visualizzato in una curva grafica, con funzione di esecuzione della curva del programma in tempo reale

f. Con una schermata di editing del programma separata, immissione diretta di temperatura, umidità e tempo
